小間距LED顯示屏視頻拼接器的技術要求

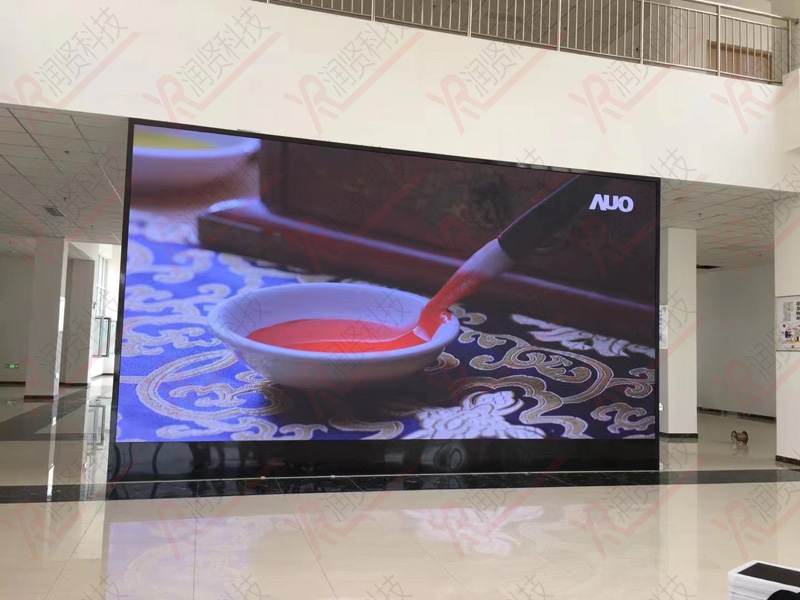

小間距LED顯示屏憑借著真正的無縫拼接、高性價比、出眾的顯示效果等優點，已經被越來越多地應用在控制室、指揮大廳、會議中心等關鍵場合。

1、圖像拼接處理器的要求

　　隨著LED顯示屏像素間距不斷變小，觀看距離不斷拉近，為了達到出色的顯示效果，不但要求LED顯示屏本身在圖像處理和拼裝工藝上精益求精，對LED顯示屏前端的圖像拼接處理器（以下簡稱拼接器）也提出了更高的要求：

　　（1）證輸出同步性，避免拼接畫面不同步現象；

　?。?）優化圖像處理算法，使經過縮放處理的圖像保持高清晰度；

　?。?）自定義輸出分辨率，應對LED顯示屏物理分辨率不規則的特點。

　　2、應用于小間距LED顯示屏的拼接處理技術

  　拼接器的一個關鍵應用是可以輸出多路DVI信號，對矩陣排列的多個顯示屏進行拼接顯示，使之成為邏輯上的一個完整的顯示區域。

　　對于LED顯示屏而言，我們可以將一臺LED控制器所驅動的顯示區域定義為一個獨立的LED顯示屏，當前的LED控制器采用DVI/HDMI作為信號輸入接口，支持最大的輸入分辨率為1920×1200@60Hz，最大帶寬為165MHz，所驅動的LED顯示屏最大物理分辨率為1920×1200。

　　隨著LED小間距產品的顯示面積越來越大，幾十平方米的項目屢見不鮮，LED顯示屏的物理分辨率往往會超過1920×1200，即每一塊超大規模的LED顯示屏，都是由若干個LED控制器所驅動的若干個獨立的顯示區域組成的，對于拼接器的應用而言，只需要對應LED控制器的數量提供若干個DVI輸出接口，并對整個LED屏幕進行拼接顯示即可。

　　拼接器在小間距LED顯示屏的應用中，有幾個關鍵技術值得關注：

?。?）信號的輸出同步性

　　拼接器的多路DVI信號輸出，必然存在信號的同步性問題。不同步的信號輸出到LED顯示屏上，在拼接處就會出現畫面撕裂現象，在播放高速運動的圖像時尤為明顯。如何保證信號的輸出同步性，成為衡量一個拼接系統成敗的關鍵。

　?。?）圖形處理算法

　　我們知道，點對點的圖像顯示效果是最好的，經過縮小處理后的圖像，如果僅采用普通的圖形處理技術或通用的FPGA圖形處理算法，圖像的邊緣會出現鋸齒，甚至?xí)霈F(xiàn)像素缺失，圖像的亮度也會下降。而高端的圖像處理芯片或利用復雜圖形處理算法的FPGA系統會最大限度的保證縮小后圖像的顯示效果。因此，好的圖形處理算法是一款應用于小間距LED顯示屏的拼接器的關鍵技術。

　?。?）非標準分辨率的輸出

　　小間距LED顯示屏是由一塊一塊相同規格的顯示單元矩陣拼接而成，每個顯示單元尺寸和物理分辨率是固定的，但是拼接起來的整個大屏幕，往往不是一個標準的物理分辨率。比如，顯示單元的分辨率為128×96，只能拼成1920×1152，卻拼不出1920×1080。在超大規模的拼接系統里，每臺LED控制器所驅動的LED顯示區域可能不是標準的分辨率，這個時候，拼接器具有非標準分辨率的輸出就顯得關鍵，它可以幫助我們快速找到合適的拼接方式，從而合理的分配資源，有效節約LED控制器和傳輸設備的使用數量。

    3.小間距LED顯示屏的應用

　　目前，小間距LED顯示屏的應用很廣泛，它包括但不限于：

　　·軍隊演習指揮系統

　　·公共安全顯示指揮系統

　　·電力調度系統

　　·交通路網及航空監控顯示系統

　　·能源行業生產調度系統

　　·政府及企事業單位會議顯示系統

　　·廣播電視傳媒顯示系統

　　·公共場所信息發布系統

　　作為新一代背景墻顯示終端，小間距LED顯示屏正在為各行各業的關鍵系統提供優質的服務。
